Piaggio X9 500

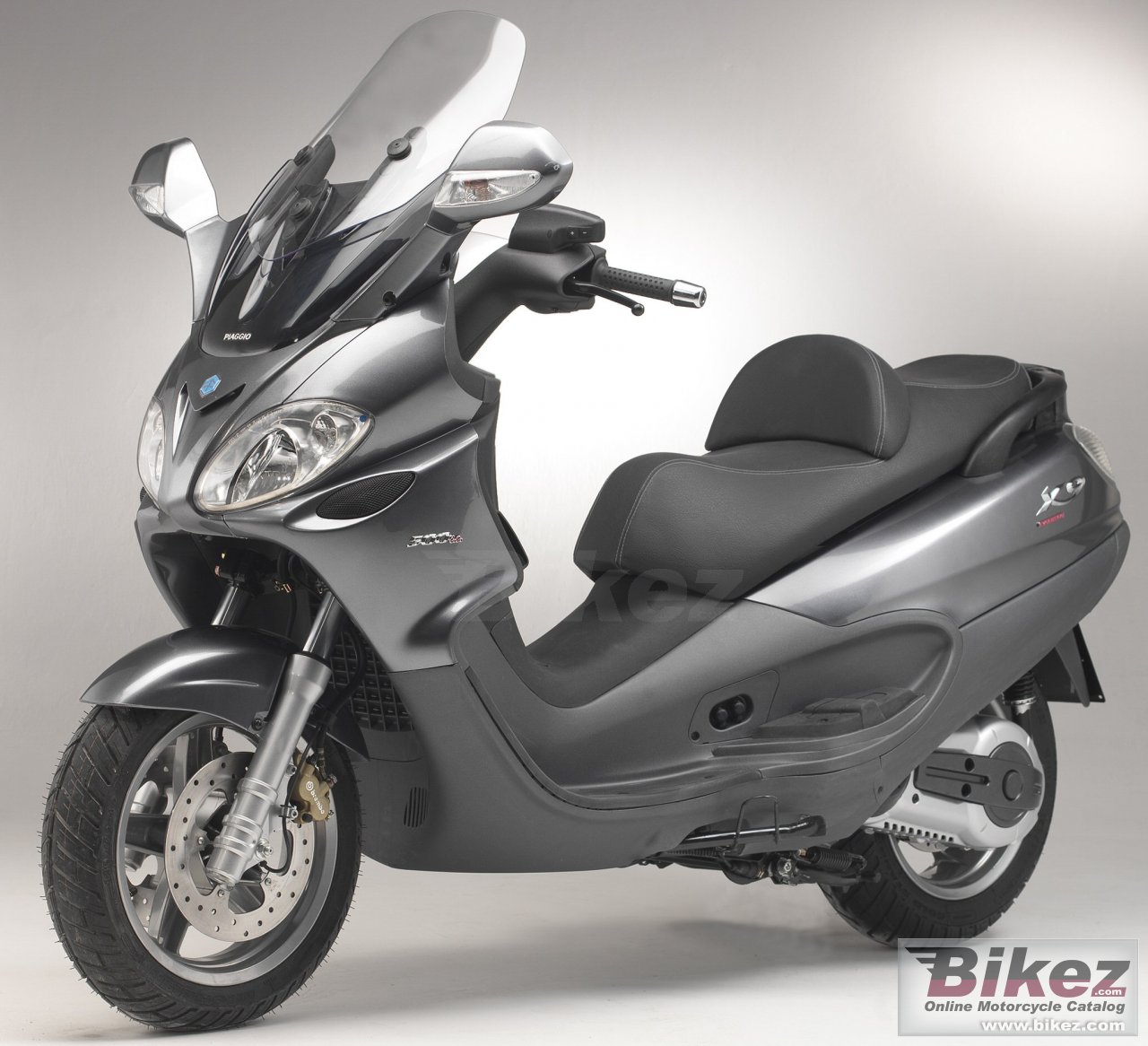

Piaggio X9 Evolution 500

Общее описание

Эта статья нуждается в доработке. Вы можете помочь, улучшив и дополнив её.

История

Эта статья нуждается в доработке. Вы можете помочь, улучшив и дополнив её.

Технические характеристики

Двигатель
Рабочий объем 460.00 см3
Тип двигателя Одноцилиндровый, четырёхтактный
Мощность 39.00 л.с. (28.5 кВт) @ 7500 об/мин
Крутящий момент 43.00 Н·м @ 5500 об/мин
Компрессия 10.5:1
Диаметр цилиндра и ход поршня 92.0 x 69.0 мм
Клапанов на цилиндр 4
Охлаждение Жидкостное
Зажигание Электронное CDI
Стартер Электрический
Трансмиссия
Коробка передач Автоматическая
Сцепление Автоматическое сухое центробежное
Ходовая часть и тормоза
Тип рамы Дуплексная, высокопрочная стальная труба
Передняя подвеска Телескопическая гидравлическая вилка, стойки Ø 41 мм
Ход передней подвески 90 мм (3.5 дюймов)
Задняя подвеска Два гидравлических амортизатора. регулируемых на 4 положения преднастройки
Ход задней подвески 90 мм (3.5 дюймов)
Передняя шина 120/70-14
Задняя шина 150/70-14
Передний тормоз Двухдисковый
Диаметр 260 мм
Задний тормоз Дисковый
Диаметр 240 мм
Размеры, масса и объёмы
Сухая масса 206 кг
Соотношение мощности к весу 0.5132 л.с./кг
Длина 2,140 мм
Ширина 700 мм
Высота по седлу 780 мм при установке в минимальное положение
Колёсная база 1,540 мм
Ёмкость топливного бака 15.00 литров
Эксплуатационные характеристики
Максимальная скорость 157.7 км/ч

Расходники

Масляный фильтр по каталогу Knecht OC 11, по каталогу Highflo HF 184, найти можно за 7$. Ещё альтернативы MANN MW 77, FILTRON OP 518, BOSCH 0451103141.

Воздушный фильтр по тому же каталогу Knecht LX 266 (подходит на Golf II), стоимость меньше 6$. Конечно, можно купить какой-нибудь Filtron за 3$, но автомобилисты не рекомендуют. Рекомендуют Knecht (Mahle Filter), Bosch, Mann. Если нужна долговечность, то Mann, но у него начальная пропускная способность ниже, поэтому рекомендуют Knecht.

С тормозным колодками немного сложнее. Теоретически, подходят от Citroen Xantia II, но там реально нужно еще как минимум допиливать тормозящий слой, он в два раза толще, чем требуется. Так что колодки нужно либо заказывать с мотокаталогов (артикул FA266), либо наклепать.1)

Сальники в переднюю вилку подходят от мотоцикла Минск2) (сомнительная информация, на деле по размеру не подошли).

Задние амортизаторы подходят от мотоцикла ИЖ, но их ещё как-то нужно допиливать (сам не смотрел, слышал от людей).3)

Аккумулятор 12 В 14 А/ч. Размеры не так важны, места достаточно. Главное, не забыть его закрепить, чтоб не болтался.

Шины по мануалу: передняя Michelin 120/70 14« M/C REINF TL 55S GOLD STANDARD задняя Michelin 150/70 14» M/C TL 66S GOLD STANDARD

Давление в шинах: передняя 2.2, если с кофром – от 2.2 до 2.4. задняя 2.4, если с пассажиром – 2.6.

Ремни вариатора: для X9 500 версии SL (02-04) нужен укороченный ремень длиной окружности 1010 мм (Piaggio #827826 – 1011×27,7x28x14,0), для более новых X9, в частности для Evolution, нужен ремень 1035 мм (832738 – 28×14,2×1036).

По каталогу Dayco короткий ремень 8211K, длинный 8190K.

Каталожные номера расходников и детателей для Piaggio X9 500 SL (02-04 года):

Запчасть (расходник) Код или размеры
Тормозные колодки 497083 заменяются 647077
Термостат 834484
Drive Belt 827826
Idler wheel bearing 12x37x12
Water pump inner oil seal 825577 size 8x16x7
Outer 2 piece ceramic seal kit 497486
Water pump cover o-ring seal 827864
Variator Rollers 8312655 30g x 6
Air Filter 487845
Oil Filter 82658R or 830239
Front tyre 120/70 14 TL55S
Rear tyre 140/70 14 TL66S
Battery Model YB14L-A2 or Fiamm 6Y4PS Piaggio Part No. 584033
RH Mirror 58337900XX where XX is colour code
LH Mirror 58338100XX where XX is colour code
PICS kit complete 584250
Centre stand roller 583342
Exhaust Gasket 828185
Steering Bearings KBC Korea Lower 3200 7x JA,
Upper 3200 6x FG
Steering head OEM bearing set 5982615
Voltage Regulators 8293335
